HPLC01B 串口转 Wi-Fi 通讯模块

把模块接在串口设备上，串口数据原样经 Wi-Fi 转发。电脑用虚拟串口软件映射成 COM 口，组态和编程软件仍按串口方式使用。

适合这些现场

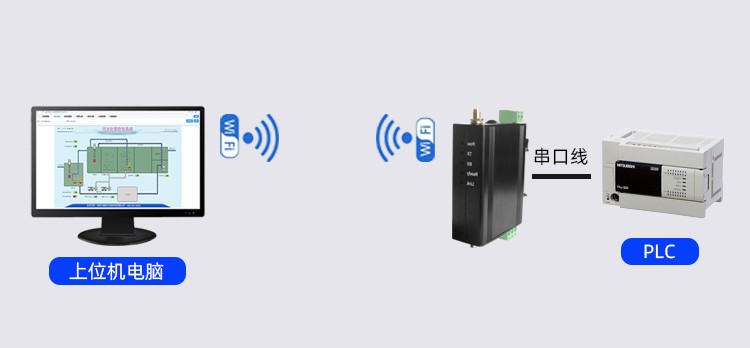

• 一台串口 PLC 或触摸屏需要与电脑无线通讯
• 多台串口设备经无线路由器，由一台电脑集中监控
• AGV、车间、物流和农业等不方便布线的现场

两种组网

• 一对一：模块自己发出热点，电脑连接后用虚拟串口通讯
• 一对多：各模块连接现场无线路由器，电脑为每台设备建立一个 COM 口

使用方法

1. 用串口线把 PLC、触摸屏等设备接到模块。RS232 为 DB9，2 脚 RX、3 脚 TX、5 脚 GND，另有 RS485。
2. 给模块上电。需要改设置时，长按 Reload 键约 5–6 秒，直到 LINK 灯熄灭。
3. 电脑或手机连接热点 MD-{编号}，密码 12345678，浏览器打开 192.168.4.1，账号和密码都是 admin。
4. 串口波特率、数据位、停止位、校验位必须与所接设备一致。保存后在设备管理中重启，新设置才生效。
5. 电脑安装虚拟串口软件，以 TCP Client 连接模块。示例端口 8899；模块做热点时地址默认为 192.168.4.1。

选型提示

• Wi-Fi 为 2.4GHz，AP 与 Station 只能二选一，不能同时开启。
• 无线标称速率最大 150Mbps，指无线链路标称值，实际通信受距离、遮挡和干扰影响。
• 数据为透明传输，模块不做协议转换。
• 对可靠性要求高的控制应另做冗余，不要把单台无线模块当作唯一链路。
• 更详细的设置方法见本页下载的使用手册。
