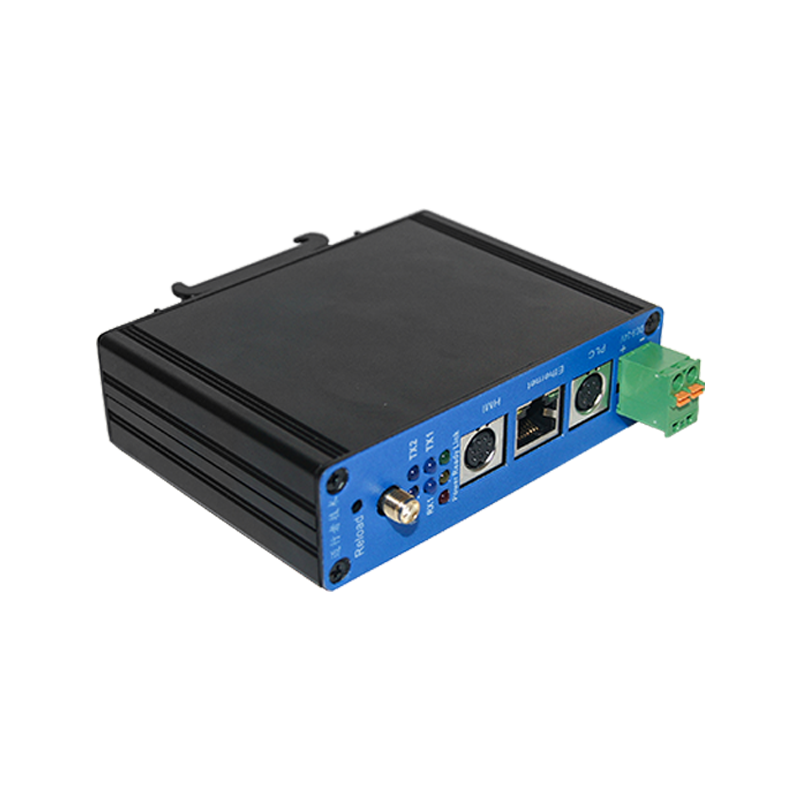

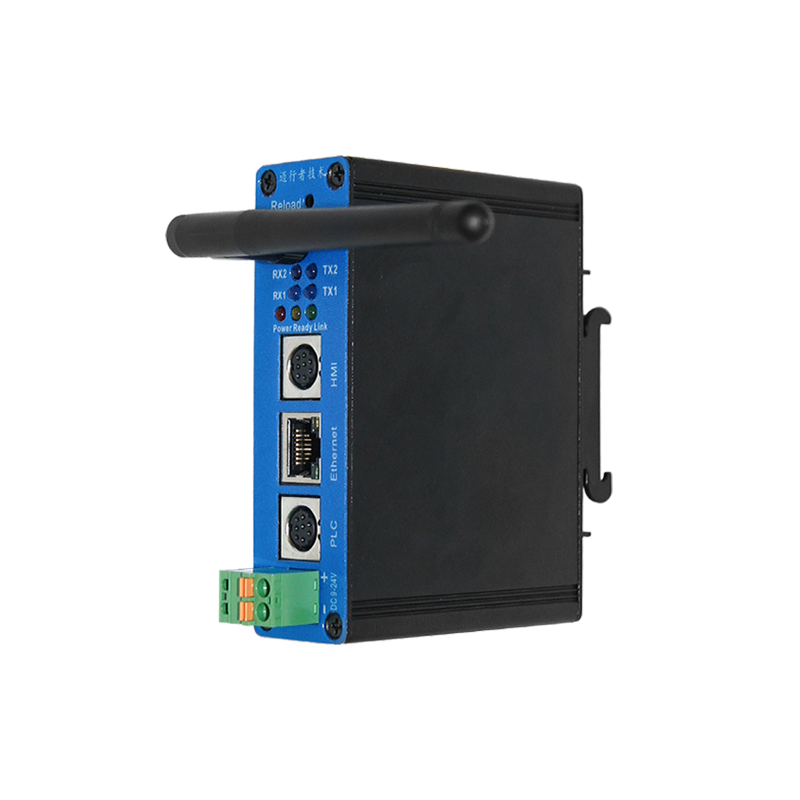

串口PLC转以太网协议模块

模块接在对应品牌的串口 PLC 上。上位机可以用 Modbus TCP 采集这块 PLC 的寄存器，也可以使用该 PLC 自己的 TCP 协议。

按 PLC 选规格

• FXNET06A：三菱 FX，专用协议为 MC TCP
• DVPNET06A：台达 DVP，专用协议为台达 TCP
• XJNET06A：信捷，专用协议为信捷 TCP
• FPNET06A：松下 FP，专用协议为 ET-LAN

四种规格都同时支持 Modbus TCP。

联网

• 用网口接入局域网
• 用 Wi-Fi 连接现场路由器，或由模块发出热点
• Wi-Fi 的 AP 与 Station 只能二选一

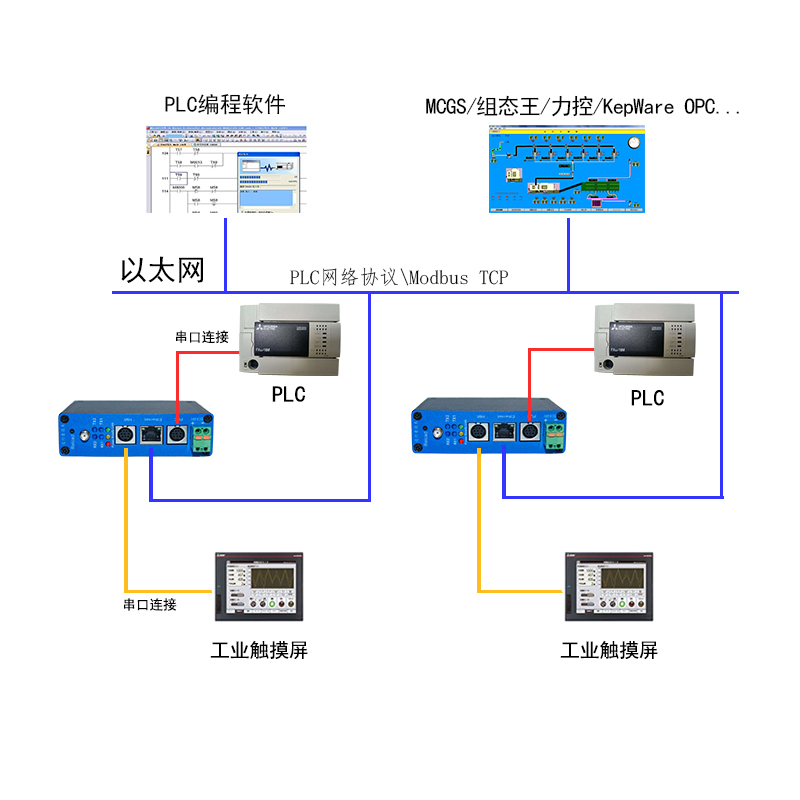

原来的串口触摸屏可以接到模块的扩展串口。

使用方法

1. 按规格把模块接到对应的 PLC 编程口。
2. 联网可用网口，也可使用 Wi-Fi。网口接局域网交换机或路由器；Wi-Fi 可连接现场热点，或让模块自己发出热点。AP 与 Station 不能同时开启。
3. 上位机填写模块 IP。用 Modbus TCP 采集寄存器时，台达和信捷手册的示例端口是 502。用 PLC 专用协议时：三菱为 MC TCP，台达为台达 TCP，信捷为信捷 TCP，松下为 ET-LAN。三菱、台达、信捷的专用协议组网示例端口是 5551；松下 ET-LAN 的模块服务端口示例为 9600，组态软件示例端口为 1025。
4. 需要改设置时，长按 Reload 约 5–6 秒，连接热点 MD-{编号}，密码 12345678，浏览器打开 192.168.4.1，账号和密码都是 admin。保存后重启才生效。
5. 串口示例参数为 115200、7 数据位、1 停止位、偶校验。实际须与 PLC 一致。

选型提示

• 三菱规格适配 FX1S、FX1N/1NC、FX2N/2NC、FX3G/3GC、FX3S、FX3U/3UC。
• 台达规格适配 DVP 全系列，其它 DVP 型号按同一方法连接。
• 信捷规格适配信捷串口 PLC，其它型号按同一方法连接。
• 松下规格适配 FP 系列。串口波特率为 9600 或 19200，Modbus 还包含 FC4。
• Modbus 功能号包括 FC1、FC2、FC3、FC5、FC6、FC16，寄存器地址映射见对应说明书。
• 无线通信受距离、遮挡和干扰影响。
